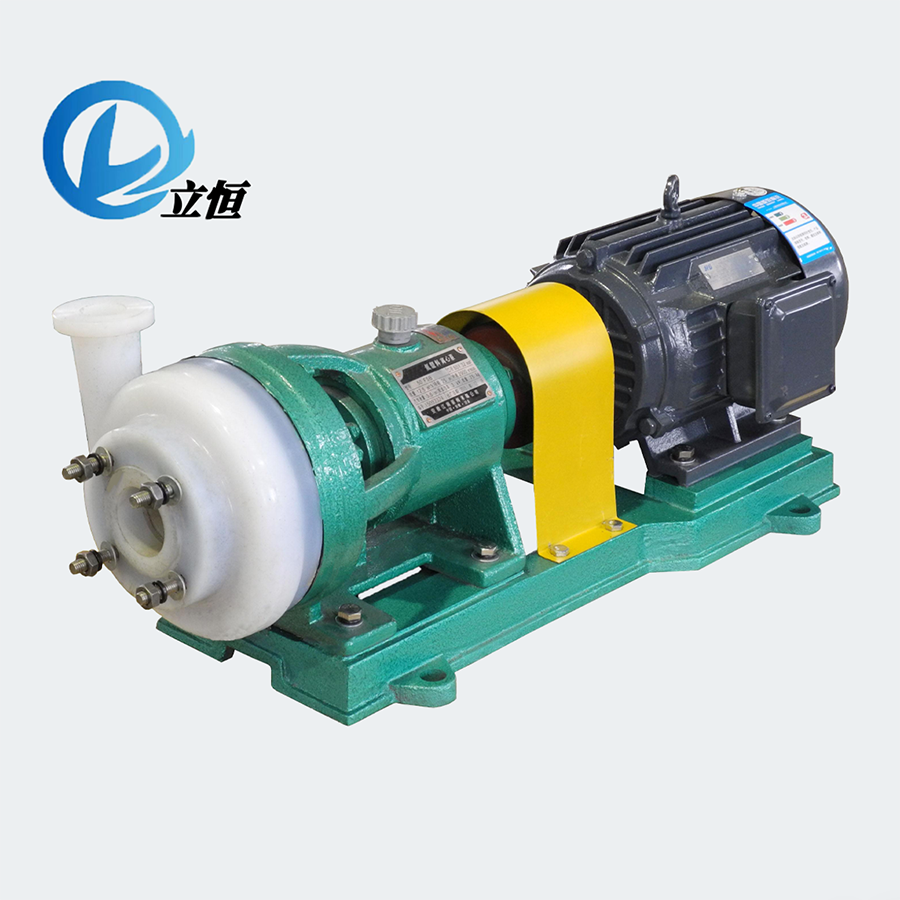

LSF氟塑料离心泵
一、产品介绍（可定制低转速、高温及锂电、新能源行业专用型）
1、LSF型氟塑料离心泵，属于单级单吸卧式离心泵，泵体采用氟塑料/PFA，叶轮、泵盖采用金属外包氟塑料热熔压制成型。有长支架联轴器式和短支架直联式两种结构可供选择。具有耐腐蚀性能强、不老化、不分解、密封性能可靠，安装简便，易维护、使用寿命长等特点。机械密封可选用多种结构和材质，运用范围广泛。
2、主要参考标准
ISO2858、JB/T8688-2013等
法兰：GB/T20592-2009
3、型号意义
65LSF-32
LSF——立恒氟塑料离心泵（标准型）；
65——泵入口口径DN65； 32——泵扬程为32米
注：定制型部分字母存在变动
4、主体材质
过流部件为F46或PFA。拥有优异的耐腐蚀性，适用范围广泛。
摩擦副可根据物料理化性质选择多种材质，且可适配多种轴封形式和冲洗方案，可靠性强。
5、产品特点
（1） 耐任意介质腐蚀（除熔融碱金属、三氟化氯、元素氟），一泵多用，选型选材得当可胜任多数工况。
（2） 泵体：采用全塑型泵体，克服了在腐蚀性气体或液体环境中泵体外壳寿命普遍较短的缺点。同时，新工艺的运用，其塑料层厚度相较传统泵型更厚更耐用。
（3） 叶轮：根据工况可制成闭式或半开式，保障液体的通过性及较高效率。
（4） 密封形式及材料：形式可选单端面、单端面集装式、双端面集装式；材料可选SIC、SSIC、F4、浸锑石墨、硬质合金等。
（5） 适用介质：各类腐蚀性清液，也可输送含一定固体颗粒的浆料。
6、运用领域
（1） 基础化工业：硫酸、盐酸、硝酸、磷酸、氢氟酸、液碱、双氧水、氨水等各类酸碱。
（2） 医药和农药行业：各种溶剂类、强酸、强碱、强氧化剂。
（3） 有色金属冶炼业：电解液、各类酸、碱、混合液等。
（4） 氯 碱 业：浓盐水、盐酸、液碱、电解液等。
（5） 水处理业：各类污水(皮革、电镀、电子、造纸、纺织、食品、生活、制药污水等)。
（6） 钢铁企业：酸洗系统、污水。
（7） 新能源新材料行业：混合酸、碱、溶剂、催化剂、电解液等。
（8） 其他需输送、增压各类腐蚀性、氧化性液体的岗位。
7、性能范围
设计压力：-0.05mpa-1.0mpa（超出此范围需告知我公司进行调整定制）
流量：6-100m³/h
扬程：5-50m
适用温度：-20℃~160℃（100℃以上为耐高温型）
8、选型注意
（1）请提供所需工艺流量范围。
（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。
（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。
（4）其余工况问题请咨询我公司。
二、产品结构（标准型）
三、性能参数
★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数。
|
型号 |
流量 |
扬程（m） |
口径PN16 |
电机功率（KW） |
|
|
进口 |
出口 |
||||
|
25LSF-20 |
1.8 |
20 |
25 |
20 |
1.5 |
|
25LSF-32 |
1.8 |
32 |
25 |
20 |
3 |
|
32LSF-20 |
3.6 |
20 |
32 |
25 |
2.2 |
|
32LSF-32 |
3.6 |
32 |
32 |
25 |
3 |
|
40LSF-20 |
6.3 |
20 |
40 |
32 |
2.2 |
|
40LSF-32 |
6.3 |
32 |
40 |
32 |
3 |
|
50LSF-20 |
12.5 |
20 |
50 |
40 |
3 |
|
50LSF-25 |
12.5 |
25 |
50 |
40 |
3 |
|
50LSF-32 |
12.5 |
32 |
50 |
40 |
4 |
|
50LSF-50 |
12.5 |
50 |
50 |
40 |
7.5 |
|
65LSF-20 |
25 |
20 |
65 |
50 |
4 |
|
65LSF-32 |
25 |
32 |
65 |
50 |
5.5 |
|
65LSF-50 |
25 |
50 |
65 |
50 |
11 |
|
80LSF-20 |
50 |
20 |
80 |
65 |
5.5 |
|
80LSF-25 |
50 |
25 |
80 |
65 |
7.5 |
|
80LSF-32 |
50 |
32 |
80 |
65 |
11 |
|
80LSF-50 |
50 |
50 |
80 |
65 |
18.5 |
|
100LSF-20 |
100 |
20 |
100 |
80 |
11 |
|
100LSF-32 |
100 |
32 |
100 |
80 |
18.5 |
|
100LSF-50 |
100 |
50 |
100 |
80 |
30 |
|
若所需参数超出此范围，我厂可根据用户要求予以调整 |
|||||
|
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2. 当介质含有碱类和其他特殊介质时，须针对具体介质更换特定配件； 3. 可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质； 4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
|
|||||
