耐腐耐磨泵系列

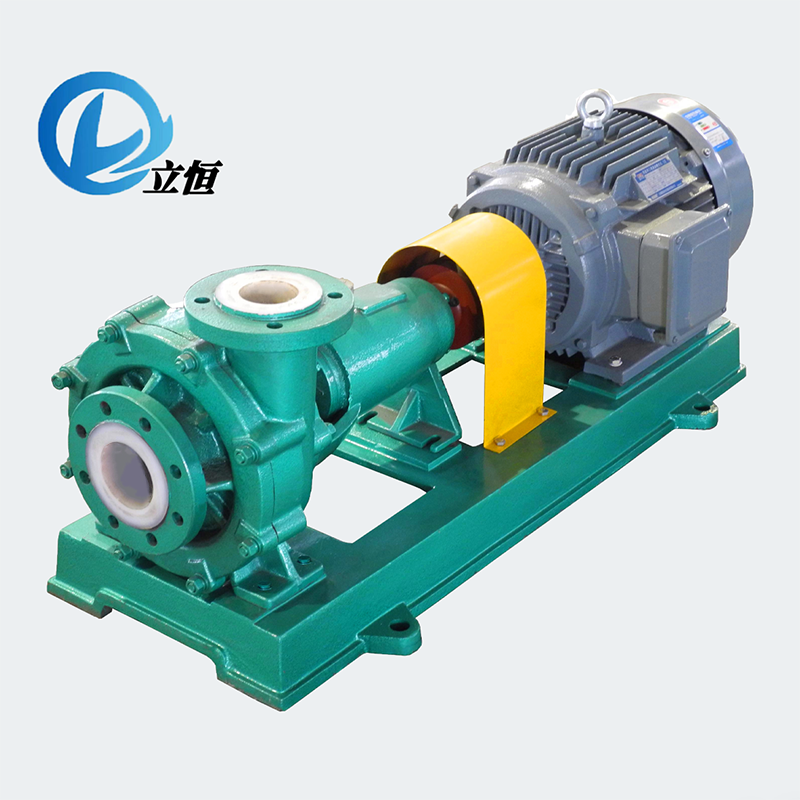

LHB-UH耐腐耐磨砂浆泵

文字：[大][中][小] 手机页面二维码

2023/7/21 浏览次数：

一键分享

一、产品介绍（可定制低转速、高温及锂电、电解液行业专用型）

1、LHB-UH（D/ZG/JZ），特种耐腐耐磨泵离心泵，是专为输送含有细颗粒的腐蚀性介质而设计开发的，该泵采用钢衬/全塑超高分子量聚乙烯(UHMW-PE)及添加耐磨、耐高温等材料或F46、PFA制成，浆液、清液均可适用。

我司结合多年生产研发经验及市场反馈，及新型机封、配套设备的应用，已成功将API682中多种冲洗方案融合至本产品，使得其适用范围大大提高。

该系列产品突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)、抗蠕变性(耐环境应力开裂)和优异的耐腐蚀性。同时克服了传统高分子砂浆泵密封滴漏频繁、不耐高温，衬塑层易开裂、脱落、老化等问题。具有结构新颖、密封可靠、性能稳定、安装维修方便、使用寿命长等特点。

2、主要参考标准

GB/T3216-2016、JB/T8688-2013等

法兰：GB/T20592-2009或HG/T20615-2009（可定制）

3、型号意义

80LHB-UH（ZG/JZ/D）50-30

80——泵入口口径DN80； LHB-UH——立恒耐腐耐磨泵；

50——泵额定流量50m³/h； 30——泵额定扬程 30m

ZG——耐高温型； JZ——集装式机械密封； D——低转速

注：定制型部分字母存在变动

4、主体材质

过流部件为钢衬/全塑超高分子量聚乙烯(UHMW-PE)及其他添加材料，F46或PFA。适用范围广泛。

摩擦副全系选用SSIC（无压烧结碳化硅）材质，且可适配多种轴封形式和冲洗方案，可靠性强。

5、产品特点

（1）耐腐耐磨，一泵多用，选型选材得当可胜任多数工况。

（2）泵体内衬材质可选范围广，和其它同类泵相比较，具有密封性好、抗热变形性能强，耐开裂，防脱落，使用温度高等优势。

（3）叶轮为半开式，与前盖配合间隙合理，液体通过性好且效率高。

（4）密封：单端面、单端面集装式、双端面集装式。

（5）适用介质：各类腐蚀性浆料、清液

6、运用领域

（1）硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。

（2）有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。

（3）化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。

（4）氯碱业：盐酸、液碱、电解液等。

（5）水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。

（6）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

（7）湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

（8）煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

7、性能范围

设计压力：-0.099mpa-1.6mpa（超出此范围需告知我公司进行调整定制）

流量：6-2000m³/h

扬程：5-125m

适用温度：-20℃~160℃（100℃以上为耐高温型）

8、选型注意

（1）请提供所需工艺流量范围。

（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。

（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。

（4）其余工况问题请咨询我公司。

二、机封结构（示意）

三、性能参数

★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数

型号	转速（r/min）	流量（m³/h）	扬程（m）	电机功率（kw）密度1000kg/m³	NPSHr （m）	口径（mm）
						进口	出口
32LHB-UH	2900	2.5	22	1.5	2.5	32	25
		3.6	20
		5	18
	1450	1.2	5.5	0.55	2.5	32	25
		1.8	5
		2.5	4.5
32LHB-UH	2900	2.5	34	2.2	2.5	32	25
		3.6	32
		5	30
	1450	1.2	8.5	0.55	2.5	32	25
		1.8	8
		2.5	7.5
32LHB-UH	2900	2.5	52	4	2.5	32	25
		3.6	50
		5	48
	1450	1.2	13	0.75	2.5	32	25
		1.8	12.5
		2.5	12
32LHB-UH	2900	2.5	82	7.5	2.5	32	25
		3.6	80
		5	78
	1450	1.2	20.5	1.5	2.5	32	25
		1.8	20
		2.5	19.5
40LHB-UH	2900	4	22	1.5	3	40	25
		6	20
		8	18
	1450	2	5.5	0.55	3	40	25
		3	5
		4	4.5
40LHB-UH	2900	4	34	3	3	40	25
		6	32
		8	30
	1450	2	8.5	0.55	3	40	25
		3	8
		4	7.5
40LHB-UH	2900	4	52	5.5	3	40	25
		6	50
		8	48
	1450	2	13	0.75	3	40	25
		3	12.5
		4	12
40LHB-UH	2900	4	82	11	3	40	32
		6	80
		8	78
	1450	2	20.5	1.5	3	40	32
		3	20
		4	19.5
50LHB-UH	2900	8	22	2.2	3	50	32
		12.5	20
		15	18
	1450	4	5.5	0.55	3	50	32
		6	5
		8	4.5
50LHB-UH	2900	8	34	4	3	50	32
		12.5	32
		15	30
	1450	4	8.5	0.55	3	50	32
		6	8
		8	7.5
50LHB-UH	2900	8	52	7.5	3	50	32
		12.5	50
		15	48
	1450	4	13	1.1	3	50	32
		6	12.5
		8	12
50LHB-UH	2900	8	82	11	3	50	32
		12.5	80
		15	78
	1450	4	20.5	1.5	3	50	32
		6	20
		8	19.5
50LHB-UH	2900	8	115	30	3	50	32
		12.5	110
		15	105
	1450	4	29	5.5	3	50	32
		6	28
		8	26
65LHB-UH	2900	15	22		3.5	65	50
		25	20
		30	18
	1450	8	5.5		3.5	65	50
		12.5	5
		15	4.5
65LHB-UH	2900	15	34	5.5	3.5	65	50
		25	32
		30	30
	1450	8	8.5	1.1	3.5	65	50
		12.5	8
		15	7.5
65LHB-UH	2900	15	52	11	3.5	65	40
		25	50
		30	48
	1450	8	13	1.5	3.5	65	40
		12.5	12.5
		15	12
65LHB-UH	2900	15	82	18.5	3.5	65	40
		25	80
		30	78
	1450	8	20.5	3	3.5	65	40
		12.5	20
		15	19.5
65LHB-UH	2900	15	115	30	3.5	65	40
		25	110
		30	105
	1450	8	29	5.5	3.5	65	40
		12.5	28
		15	26
80LHB-UH	2900	35	22	5.5	4	80	65
		50	20
		60	18
	1450	18	5.5	1.1	4	80	65
		25	5
		30	4.5
80LHB-UH	2900	35	34	11	4	80	65
		50	32
		60	30
	1450	18	8.5	1.5	4	80	65
		25	8
		30	7.5
80LHB-UH	2900	35	52	15	4	80	50
		50	50
		60	48
	1450	18	13	2.2	4	80	50
		25	12.5
		30	12
80LHB-UH	2900	35	82	30	4	80	50
		50	80
		60	78
	1450	18	20.5	5.5	4	80	50
		25	20
		30	19.5
80LHB-UH	2900	35	115	37	4	80	50
		50	110
		60	105
	1450	18	29	7.5	4	80	50
		25	28
		30	26
100LHB-UH	2900	65	22	11	4.5	100	80
		100	20
		110	18
	1450	35	5.5	1.5	2.5	100	80
		50	5
		55	4.5
100LHB-UH	2900	65	34	15	4.5	100	80
		100	32
		120	30
	1450	35	8.5	2.2	2.5	100	80
		50	8
		60	7.5
100LHB-UH	2900	65	52	30	4.5	100	65
		100	50
		120	48
	1450	35	13	5.5	2.5	100	65
		50	12.5
		60	12
100LHB-UH	2900	65	82	45	4.5	100	65
		100	80
		120	78
	1450	35	20.5	7.5	2.5	100	65
		50	20
		60	19.5
100LHB-UH	2900	65	115	75	4.5	100	65
		100	110
		120	105
	1450	35	29	11	2.5	100	65
		50	28
		60	26
100LHB-UH	2900	100	38	30	5	125	80
		160	32
		180	26
	1450	50	10	5.5	3	125	80
		80	8
		90	6
125LHB-UH	2900	120	55	55	5	125	100
		200	50
		220	45
	1450	60	14	11	3	125	100
		100	12.5
		110	11
125LHB-UH	2900	120	88	75	5	125	100
		200	80
		220	75
	1450	60	22	15	3	125	100
		100	20
		120	9.5
125LHB-UH	1450	60	34	22	5	125	100
		100	32
		120	31
125LHB-UH	1450	60	52	37	3	125	100
		100	50
		120	48
150LHB-UH	1450	120	22	22	5	150	125
		200	20
		240	18
150LHB-UH	1450	120	34	45	5	150	125
		200	32
		240	30
150LHB-UH	1450	120	53	75	5	150	125
		200	50
		240	48
200LHB-UH	1450	240	22	45	5.5	200	150
		400	20
		480	18
200LHB-UH	1450	240	35	75	5.5	200	150
		400	32
		480	29
200LHB-UH	1450	240	55	110	5.5	200	150
		400	50
		480	45
200LHB-UH	1450	500	22	55	6	250	200
		650	20
		750	18
200LHB-UH	1450	500	34	90	6	250	200
		650	32
		750	29
200LHB-UH	1450	500	55	160	6	250	200
		650	50
		750	42
30LHB-UH	1450	800	35	220	7	300	250
		1000	32
		1200	26
300LHB-UH	1450	800	55	250	7	300	250
		1000	50
		1200	42
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2. 当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
